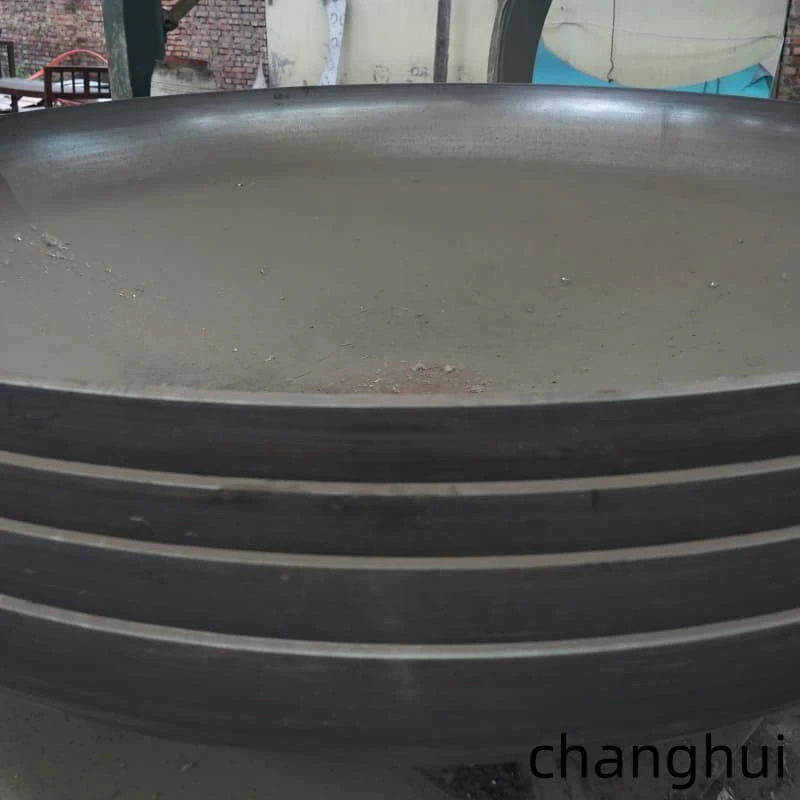

Popis
Priebežná eliptická koruna prechádza do rovnej príruby bez ostrého geometrického zlomu a ponecháva praktický okraj pre plášťový zvar. Hlavy eliptických nádob sú dostupné z uhlíkovej ocele, nehrdzavejúcej ocele, SA516 Gr70 a SA516 Gr60. Tvarovanie sa môže vykonávať hydraulickým lisovaním alebo zvlákňovaním za studena a za tepla, v závislosti od priemeru, hrúbky plechu a stavu materiálu. Hlava je potom orezaná, zaoblená tam, kde je to potrebné, a pripravená na prispôsobenie-. Úkosy, otvory dýz, orientačné značky, morenie, pasivácia, leštenie alebo príprava povlaku je možné dokončiť pred uvoľnením dielu na balenie. Kupujúci často porovnávajú plochu a kapacitu pred zmrazením dĺžky škrupiny a množstva vnútornej výstelky.
Komponenty
Eliptická koruna tvorí hlavnú zakrivenú koncovú plochu.
Prechodová oblasť nesie profil smerom-k bočnej časti plášťa.
Rovná príruba poskytuje dĺžku vyrovnania pre obvodové zváranie.
Voliteľné otvory trysiek, výstužné podložky, štítky a zdvíhacie prvky možno pridať k hlavám eliptických nádob zo schváleného výkresu zariadenia.
Parametre produktu
|
Nie |
Menovitý priemer DN/mm |
Celková hĺbka H/mm |
Vnútorná plocha A/m² |
Kapacita V/m³ |
Nie |
Menovitý priemer DN/mm |
Celková hĺbka H/mm |
Vnútorná plocha A/m² |
Kapacita V/m³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
Prečo si vybrať nás
Náš tím pracuje s geometriou hlavy, tvarovaním, prípravou hrán, otváracími prácami, kontrolou a exportným balením v jednej výrobnej ceste. Lisovacie kapacity 315T, 500T, 1000T a 1200T pokrývajú mnoho opakovaných veľkostí, zatiaľ čo linky na pradenie za studena a za tepla zvládajú väčšie priemery a neštandardné kusy. Kontrola rozmerov, identifikácia materiálu a -nedeštruktívne vyšetrenie môžu byť spojené so štítkom cievy. Je to užitočné, keď na miesto musí doraziť niekoľko podobných hláv bez zmiešania výkresov alebo balíkov dokumentov.
Často kladené otázky (FAQ)
Otázka: Dá sa hlava prispôsobiť nameranému obvodu mušle?
A: Áno. Skutočné rozmery škrupiny možno použiť na koordináciu konečnej veľkosti-.
Otázka: Je potrebný schválený výkres pre štandardný priemer?
Odpoveď: Odporúča sa, pretože výška príruby, základná hrúbka, skosenie, otvory a rozsah kontroly sa môžu líšiť.
Otázka: Aké informácie sú potrebné pre hlavy eliptických ciev?
Odpoveď: Poskytnite materiál, základňu priemeru, nominálnu a minimálnu hrúbku, výšku príruby, prípravu hrán, otvory, množstvo, štandard a požadované záznamy.
